PX-34 ► Przycisk piezoelektryczny wandaloodporny, ring LED, czarny

PX-34 – przycisk wyjścia piezoelektryczny, wandaloodporny z dwukolorowym ringiem LED.

Przycisk piezoelektryczny PX-34 w metalowej obudowie z dwukolorowym krążkiem LED, przeznaczony do pracy w trudnych warunkach środowiskowych tam, gdzie wymagana jest długa żywotność oraz odporność mechaniczna. Jest to nowyszy model przycisku PX-33.

Przycisk PX - 34 może być podłączony bezpośrednio do modułu ZN1IO-4IAD QUAD firmy Zennio. Pracuje impulsowo, po dotknięciu przycisku do systemu KNX - EIB przekazywany jest krótki sygnał zwarcia (maks. 100 ohm, min. 50 ms.), który może być użyty do wyzwalania zaprogramowanych działań lub sekwencji. Polaryzacja podłączenia przycisku nie ma znaczenia.

Przycisk jest wyposażony w dwukolorowy krążek LED, przeznaczony do optycznej sygnalizacji stanu urządzenia sterowanego. Do działania LED wymagane jest dodatkowe napięcie zasilające 5-12 VDC.

W standardowej pracy:

- wciśnięcie przycisku powoduje zwarcie wyjścia na ok. 1s. W czasie zwarcia dioda z czerwonej zmienia się na zieloną.

- po dołączeniu „LED Control Green” dioda zielona świeci cały czas. Zwieranie bez zmian.

W trybie przełączania („Toggle”) – po dołączeniu „LED Control Red”:

- wciśnięcie przycisku powoduje zwarcie na stałe wyjścia. W tym czasie dioda na stałe zmienia się na zieloną. Ponowne wciśnięcie rozwiera przycisk i dioda znów świeci na czerwono.

- po dołączeniu „LED Control Green” zmienia się kolejność świecenia. Przy zwarciu świeci czerwona, przy rozwarciu świeci zielona.

Układ elektroniczny przycisku piezo umieszczony jest w hermetycznej aluminiowej obudowie ze stopu AL6061 anodyzowanej powierzchniowo. Przycisk jest beziskrowy (nie ma wyładowań), nie zawiera elementów magnetycznych ani ruchomych elementów mechanicznych. Jest przystosowany do instalacji wewnętrznych i zewnętrznych. Zainstalowany fabrycznie kabel połączeniowy ma długość 28 cm.

Przycisk jest wandaloodporny i działa również przy dotykaniu przez osoby ubrane w przemysłową odzież ochronną, np. rękawice lub ochraniacze wymagane w niektórych gałęziach przemysłu. Może być instalowany na elementach metalowych, tj.: framugi, windy, skrzydła drzwi, bramy garażowe, ściany oraz miejscach takich jak np. lakiernia, zakład przemysłowy, pomieszczenie sterylne, myjnia samochodowa, itd.

Przycisk ma stopień ochrony IP68 i jest odporny na:

- wilgoć i kondensację pary wodnej

- zachlapanie

- zalanie

- korozję

- ultrafiolet

- zapylenie

- stałe pole magnetyczne

- zmiany temperatur w zakresie -40°C do +70°C

Niewielkie wymiary przycisku piezoelektrycznego PX-34 pozwalają na instalację w miejscach, gdzie decydujące są małe gabaryty, a estetyka wykonania daje wiele możliwości i pozwala na dowolność zastosowania.

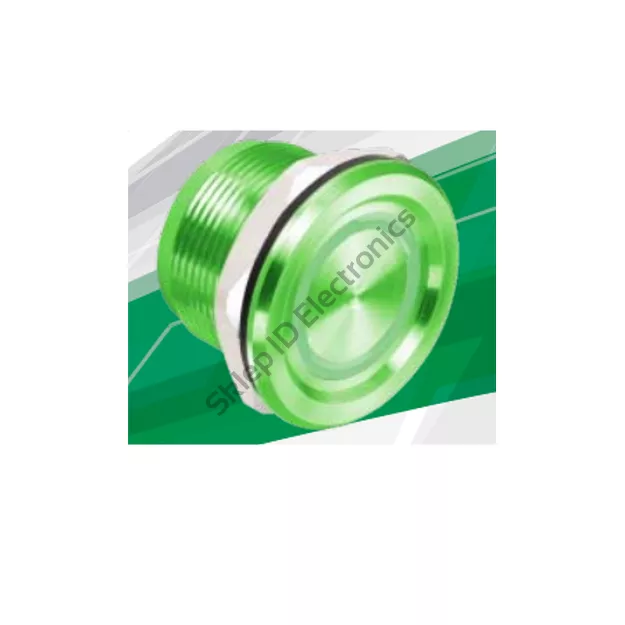

Przyciski występują w 7 różnych kolorach: czarny, srebrny mat, srebrny połysk, złoty, zielony, czerwony i niebieski.

Dostępny od ręki kolor: srebrny, zielony
