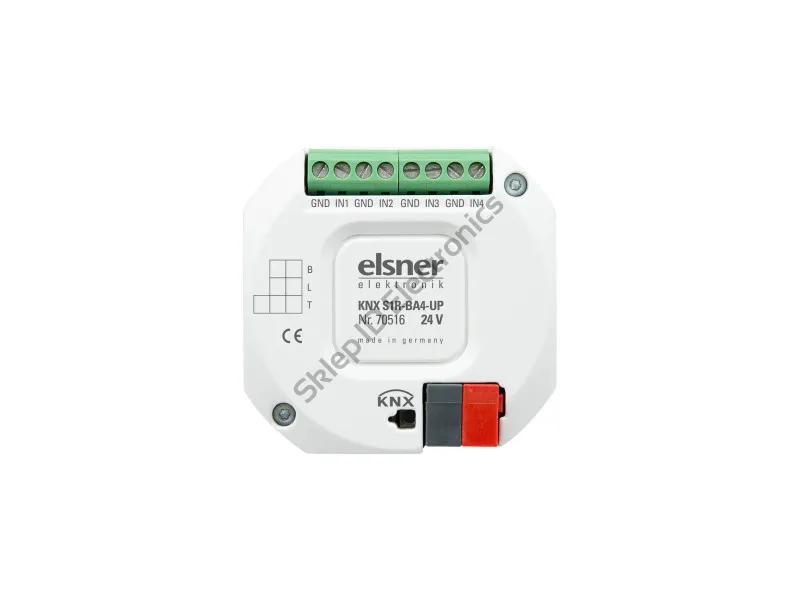

KNX S1R-BA4-UP 24 V ► podtynkowy aktor do napędów 12-24 VDC / 1x góra/dół lub 2x wł/wył, 4 wejścia binarne

Podtynkowy aktor do napędów KNX S1R-BA4-UP 24 V ze zintegrowanym sterownikiem fasadowym steruje napędem prądu stałego 12 lub 24 V dla żaluzji, markizy, rolety lub okna.

  • Cena brutto: 1 520,64 zł 1 236,29 zł
  • szt.
Podtynkowy aktor do napędów KNX S1R-BA4-UP 24 V ze zintegrowanym sterownikiem fasadowym steruje napędem prądu stałego 12 lub 24 V dla żaluzji, markizy, rolety lub okna. Ponieważ wyjście jest zaprojektowane tak, aby było bezpotencjałowe, można również kontrolować inne systemy, np. poprzez wejście przełącznika ręcznego na jednostce sterującej napędu.

Automatyzacja jest określana zewnętrznie lub wewnętrznie. Wewnętrznie dostępnych jest wiele opcji blokowania (np. master-slave) i definicji priorytetów (np. np. ręczne-automatyczne). Sceny są zapisywane i wywoływane przez magistralę (sterowanie 16 scen / napęd).

KNX S1R-BA4-UP 24 V ma cztery wejścia, które są używane jako wejścia binarne (przełączniki, komunikaty alarmowe itp.) lub jako wejścia analogowe dla czujników temperatury T-NTC.

Funkcje:
  • Wyjście bezpotencjałowe ze zmianą biegunów dla napędu 12 V DC lub 24 V DC (zacienieni, okno)
  • 4 wejścia dla styków binarnych lub czujnika temperatury
  • Automatyczny pomiar czasu pracy napędów do pozycjonowania (w tym obiekt zgłaszania błędów)
  • Sprzężenie zwrotne położenia (pozycja ruchu, również pozycja listew dla żaluzji)
  • Zapis pozycji (pozycja ruchu) za pomocą obiektu 1-bitowego (zapis i wywołanie np. za pomocą przycisków)
  • Parametry uwzględniające przestoje napędu i mechaniki
  • Sterowanie za pomocą wewnętrznych lub zewnętrznych funkcji automatyki
  • Zintegrowana kontrola zaciemnienia z regulacją listew do okiennic w zależności od położenia słońca
  • Sterowanie scenami dla pozycji ruchu z 16 scenami na napęd (również pozycja listew dla rolet)
  • Wzajemne blokowanie dwóch napędów za pomocą czujników położenia zerowego zapobiega kolizjom np. cienia i okna (master-slave)
  • Blokowanie obiektów i raporty alarmowe mają różne priorytety, więc funkcje bezpieczeństwa zawsze mają pierwszeństwo (np. Blokada wiatru)
  • Ręczne lub automatyczne ustawianie priorytetu za pomocą czasu lub obiektu komunikacyjnego
  • 4 wyjścia przełączające temperaturę w aplikacji z regulowanymi wartościami progowymi (ustawienie parametrów lub obiektu komunikacyjnego)
  • Krótki limit czasu (polecenie ruchu zablokowane) i 2 limity ruchu
  • Konfiguracja odbywa się za pomocą oprogramowania KNX ETS 5


Pliki do pobrania:

- Karta katalogowa KNX S1R-BA4-UP 24 V EN

- Instrukcja KNX S1R-BA4-UP 24 V EN

- Aplikacja
