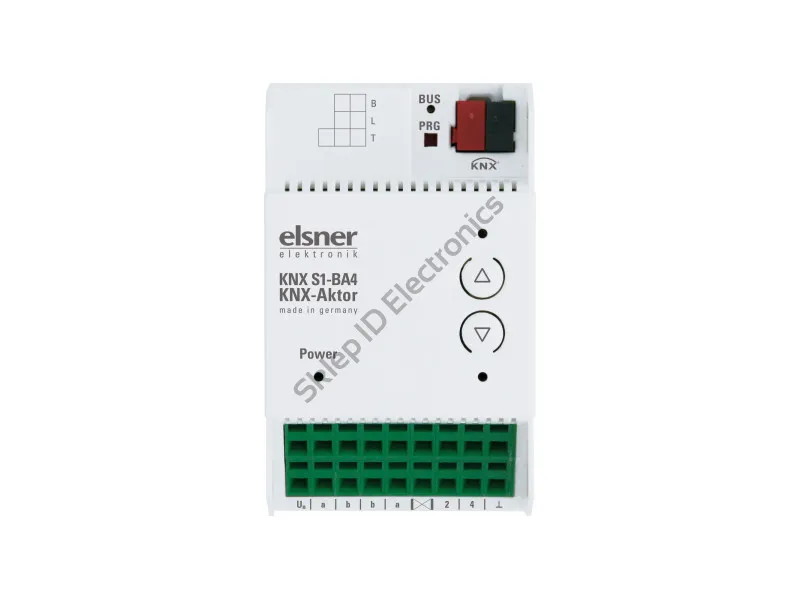

KNX S1-BA4 ► aktor wielofunkcyjny KNX, 4 wyjścia analogowo-binarne, DIN

Aktor KNX S1-BA4 ze zintegrowanym sterowaniem fasadą ma wielofunkcyjne wyjście, które można podłączyć do napędu ze sterowaniem góra / dół (żaluzje, markizy, żaluzje, okna) lub dwoma przełączanymi urządzeniami (wł. / wył. dla światła i wentylacji).

  • Cena brutto: 1 511,18 zł 1 228,60 zł
  • szt.
Aktor KNX S1-BA4 ze zintegrowanym sterowaniem fasadą ma wielofunkcyjne wyjście, które można podłączyć do napędu ze sterowaniem góra / dół (żaluzje, markizy, żaluzje, okna) lub dwoma przełączanymi urządzeniami (wł. / wył. dla światła i wentylacji). Ponieważ wyjście jest zaprojektowane tak, aby było bezpotencjałowe, można również kontrolować inne systemy, np. poprzez wejście przełącznika ręcznego na jednostce sterującej napędu.

Automatyzację można określić zewnętrznie lub wewnętrznie. Wewnętrznie dostępnych jest wiele opcji blokowania (np. master-slave) i definicji priorytetów (np. ręczne-automatyczne). Sceny można zapisywać i wywoływać za pośrednictwem magistrali (sterowanie 16 scen / napęd).

KNX S1-BA4 ma cztery wejścia analogowe / binarne, które są używane jako wejścia magistrali (przyciski, komunikaty alarmowe itp.) lub czujników temperatury T-NTC.

Funkcje:
  • Bezpotencjałowe wyjście wielofunkcyjne każde dla napędu 230 V (zacienienie, okno) lub do podłączenia dwóch przełączanych urządzeń 230 V (światło, wentylator) lub dla napędu DC (zacienienie, okno)
  • W trybie napięcia przemiennego automatyczny pomiar czasu pracy napędów do pozycjonowania (w tym obiekt powiadomienia o usterce)
  • Przełączanie przekaźnika w trybie AC przy niskim zużyciu w pobliżu napięcia zerowego
  • Klawiatura z parą przycisków i diodami LED stanu
  • 4 wejścia dla styków binarnych lub czujnika temperatury
  • Sprzężenie zwrotne położenia (pozycja ruchu, również pozycja listew dla żaluzji)
  • Zapis pozycji (pozycja ruchu) za pomocą obiektu 1-bitowego (zapis i wywołanie np. za pomocą przycisków)
  • Parametry uwzględniające przestoje napędu i mechaniki
  • Sterowanie za pomocą wewnętrznych lub zewnętrznych funkcji automatyki
  • Zintegrowana kontrola zaciemnienia z regulacją listew do okiennic/żaluzji w zależności od położenia słońca
  • Sterowanie scenami dla pozycji ruchu z 16 scenami na napęd (również pozycja listew dla rolet)
  • Wzajemne blokowanie dwóch napędów za pomocą czujników położenia zerowego zapobiega kolizjom np. zacienienie i okna (master-slave)
  • Blokowanie obiektów i raporty alarmowe mają różne priorytety, więc funkcje bezpieczeństwa zawsze mają pierwszeństwo (np. blokada wiatru)
  • Ręczne lub automatyczne ustawianie priorytetu za pomocą czasu lub obiektu komunikacyjnego
  • 4 wyjścia przełączające temperaturę w aplikacji z regulowanymi wartościami progowymi (ustawienie parametrów lub obiektu komunikacyjnego)
  • Krótki limit czasu (polecenie ruchu zablokowane) i 2 limity ruchu
  • Konfiguracja odbywa się za pomocą oprogramowania KNX ETS

Pliki do pobrania:

- Karta katalogowa KNX S1-BA4 EN

- Instrukcja KNX S1-BA4 EN

- Aplikacja
