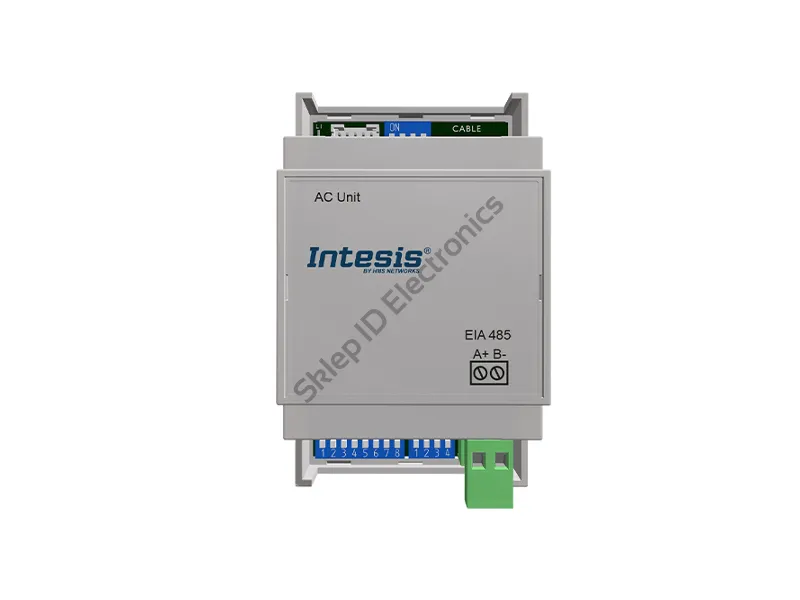

Interfejs komunikacyjny Mitsubishi Electric-Modbus INMBSMIT001I000 (ME-AC-MBS-1) umożliwia w pełni dwukierunkową komunikację między urządzeniami Mitsubishi Electric Domestic, Mr.Slim i City Multi Air Conditioner oraz sieciami Modbus RTU (RS-485).
BEZPOŚREDNIE PODŁĄCZENIE DO JEDNOSTEK WEWNĘTRZNYCH
Bramka INMBSMIT001I000 jest podłączona bezpośrednio do jednostki wewnętrznej. Pozwala to nie tylko kontrolować główne funkcje klimatyzatora, takie jak tryb pracy, prędkość wentylatora, wartość zadana temperatury ... ale także monitorować błędy, alarmy i niektóre zmienne wewnętrzne.
SZYBKA I ŁATWA KONFIGURACJA PRZEZ DIP-SW
Produkt można zainstalować i skonfigurować w bardzo krótkim czasie. To tylko kwestia okablowania bramki komunikacyjnej INMBSMIT001I000 do jednostki wewnętrznej klimatyzacji i skonfigurowania odpowiednio DIP-SW. Nie jest wymagane żadne oprogramowanie konfiguracyjne ani zasilanie.
Spójne mapowanie rejestrów Modbus stosowane dla wszystkich marek klimatyzacji pomaga poprawić czas integracji każdego projektu.
Moduł nie wymaga zewnętrznego zasilania. Podłączany jest bezpośrednio do złącza płyty elektronicznej klimatyzatora kablem dostarczanym razem z modułem. W klimatyzatorach typu Mr. Slim jest to złącze CN92, w pozostałych modelach jest to złącze CN105.
Uruchamianie i konfiguracja modułu odbywa się z użyciem rejestrów Modbus lub przełączników typu DIP na obudowie modułu.
Cechy główne:
- Urządzenie podrzędne Modbus RTU (EIA485).
- Konfiguracja z obu wbudowanych przełączników DIP i Modbus RTU.
- Szybki i łatwy montaż (podłącz i ustaw DP-SW).
- Zewnętrzne zasilanie nie jest wymagane.
- Jednoczesne sterowanie jednostką wewnętrzną klimatyzacji za pomocą pilota na podczerwień i Modbus RTU.
- Zredukowane wymiary 93 x 53 x 58 mm.
- Do montażu na szynie DIN, ścianie, a nawet wewnątrz jednostki wewnętrznej w niektórych modelach klimatyzacji.
- Funkcja kontaktronu okiennego pozwala na oszczędność energii. Koszty związane z systemami HVAC w budynku są jednymi z najwyższych, a tego typu funkcje pozwalają je zmniejszyć.
- Pełna kontrola i monitorowanie jednostki wewnętrznej klimatyzacji z Modbus RTU, w tym wewnętrzne zmienne jednostki wewnętrznej, licznik godzin pracy (do kontroli konserwacji filtra) i wskazanie błędu.
