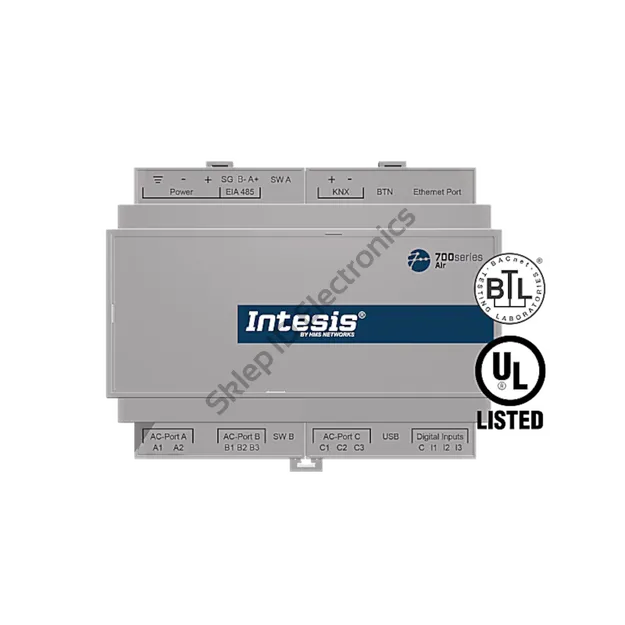

IN770AIRXXSO000 ► interfejs KNX, Modbus, Bacnet - klimatyzacja Multi-Brand, MAPS, 1:4

Bramka komunikacyjna Intesis IN770AIRXXSO000 umożliwia łatwą zintegrację systemów klimatyzacji (AC) Hisense, Hitachi, Midea, Mitsubishi Electric, Panasonic lub Samsung z instalacją opartą na Modbus TCP, Modbus RTU, KNX, BACnet/IP, BACnet MS/TP lub Home Automation. W tym celu bramka działa jako urządzenie serwerowe samej instalacji, uzyskując dostęp do wszystkich sygnałów z każdego klimatyzatora i kontrolując całą sieć klimatyzacji.

Bramka stale odpytuje sieć klimatyzacyjną, przechowując w swojej pamięci aktualny status każdego sygnału, który chcesz śledzić i dostarczając te dane do instalacji na żądanie. Ponadto, gdy zmienia się stan sygnału, bramka wysyła do instalacji telegram zapisu, czeka na odpowiedź i wykonuje odpowiednią akcję. Brak odpowiedzi ze strony sygnału aktywuje błąd komunikacji, dzięki czemu wiadomo, który sygnał z którego klimatyzatora nie działa prawidłowo.

KONFIGURACJA PRZEZ INTESIS MAPS
Konfiguracja odbywa się za pomocą oprogramowania Intesis MAPS, który pozwala na zdefiniowanie własnych ustawień urządzenia i oferuje dodatkowe funkcje dostępne dla wszystkich bramek nowej generacji. Dzięki funkcji skanowania, która pozwala automatycznie wykryć wszystkie dostępne w instalacji jednostki, przygotuj interfejs do pracy w naprawdę krótkim czasie.

Intesis MAPS ułatwia identyfikację wszelkich usterek w instalacjach dzięki solidnej funkcji diagnostycznej.

Aplikacja Midea została specjalnie zaprojektowana, aby umożliwić dwukierunkowe sterowanie i monitorowanie systemów Midea Commercial i VRF z poziomu BMS, SCADA, PLC lub dowolnego innego urządzenia pracującego jako klient Modbus. Rozwiązanie umożliwia integrację do 4 jednostek wewnętrznych z jednego interfejsu.

Cechy główne:

• Dostępnych kilka aplikacji: Konfigurowalne dla BACnet/IP i MS/TP, Modbus TCP i RTU, KNX i Home
  Protokoły komunikacyjne automatyki.
• Późna konfiguracja: łatwe przełączanie między aplikacjami.
• Funkcja skanowania: znajdź urządzenia podłączone do magistrali klimatyzacji.
• Specyficzne sygnały do monitorowania jednostek zewnętrznych.
• 2 x przełączniki DIP do konfiguracji terminacji złącza EIA-485 i polaryzacji.
• 14 diod LED wskazuje stan pracy zarówno bramki, jak i magistrali komunikacyjnej.
• Szyna DIN i obudowa do montażu naściennego.

Dostępne wersje:

• IN770AIRXXSO000 - KNX, Serial, IP - Small - dla Hisense, Hitachi, Midea, Panasonic & Samsung: 4 IU, Mitsubishi Electric: 15 grup
• IN770AIR00SO000 - KNX, Serial, IP - Small - dla Hisense, Hitachi, Midea, Panasonic & Samsung: 16 IU, Mitsubishi Electric: 50 grup
• IN770AIR00MO000 - KNX, Serial, IP - Medium - dla Hisense, Hitachi, Midea, Panasonic & Samsung: 64 IU
  Mitsubishi Electric: 100 grup
