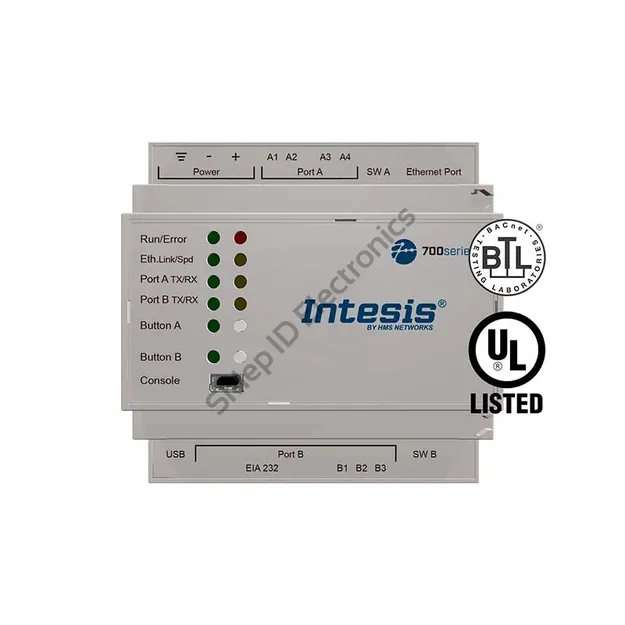

IN703DAL0640000 ► interfejs MODBUS Server RTU i TCP lub Bacnet IP i MSTP - DALI-2 (64 urządzenia, 1 kanał)

Interfejs komunikacyjny IN703DAL640000 umożliwia podłączenie oświetlenia DALI do systemów sterowania i nadzoru pracujących w standardzie Modbus lub Bacnet.

  • Cena brutto: 4 106,83 zł 3 338,89 zł
  • szt.

nowa wersja bramek komunikacyjnych DALI

IN703DAL0640000 & IN704DAL1280000



Bramki komunikacyjne DALI - Modbus i Bacnet zostały zastąpione nową wersją IN703DAL0640000 i IN704DAL1280000 z serii 700 DALI obejmującymi tę samą funkcjonalność, nowe funkcje i większą wartość dodaną do produktu.

Kiedyś INBACDAL0640200, INMBSDAL0640200 -> teraz IN703DAL640000

BACNET

dali-2-bacnet-use-case

Interfejs komunikacyjny do integracji dowolnego sterownika DALI/DALI-2 i czujnika światła lub czujnika obecności DALI-2 z BACnet BMS lub dowolnym kontrolerem BACnet/IP lub BACnet MS/TP. Celem tej integracji jest udostępnienie urządzeń DALI oraz ich danych i zasobów z systemu sterowania lub urządzenia opartego na BACnet, tak jakby były one częścią samego systemu BACnet i odwrotnie.

Model obsługujący 1 kanał DALI, DALI-2 (do 64 EKG DALI i 64 czujników DALI)

Funkcje:
  • Obsługa BACnet/IP Client i  MS/TP master. (IP i MSTP tylko wersja IN703DAL0640000, natomiast wersja IN704DAL1280000 tylko IP) .
  • Dostępne zaawansowane funkcje BACnet (dzienniki trendów, kalendarze itp.).
  • Obsługa sterowników DALI i DALI-2 oraz urządzeń wejściowych DALI-2: przycisków, wejść absolutnych oraz czujników obecności i światła.
  • Integracja RGB i przestrajalnej bieli na potrzeby oświetlenia zorientowanego na człowieka.
  • Rozszerzono sterowanie lokalne DALI, dodając obsługę czujników obecności i oświetlenia do już obsługiwanych przycisków i wejść bezwzględnych, umożliwiając uruchomienie każdego z nich jako kontrolera aplikacji.
  • Dane DALI: Implementacja standardu DALI dla danych energetycznych i diagnostycznych.
  • Zintegrowany zasilacz DALI.
  • Do 64 sterowników/stateczników + 64 urządzenia wejściowe DALI-2 (czujniki, przyciski lub wejścia absolutne).
  • Dostępnych do 10000 sygnałów i gwarantowany prąd 230 mA.
  • Łatwa integracja i uruchomienie DALI za pomocą narzędzia konfiguracyjnego Intesis MAPS.
  • Konfiguracja poprzez port IP lub USB (konsola).
  • Automatyczne aktualizacje zarówno oprogramowania Intesis MAPS, jak i oprogramowania bramki.
  • Certyfikat UL, BTL
  • Certyfikat DALI-2

MODBUS

dali-2-modbus-use-case

Interfejs komunikacyjny do integracji dowolnego sterownika DALI/DALI-2 i czujnika światła DALI-2 lub czujnika obecności z Modbus BMS lub dowolnym kontrolerem Modbus TCP/RTU. Celem tej integracji jest udostępnienie urządzeń DALI oraz ich danych i zasobów z poziomu systemu sterowania lub urządzenia opartego na Modbus, tak jakby było ono częścią samego systemu Modbus i odwrotnie.

Funkcje:
  • Obsługa Modbus TCP i RTU (TCP i RTU tylko wersja IN703DAL0640000, natomiast wersja IN704DAL1280000 tylko TCP) .
  • Obsługiwanych jest do 6 TCP client (gniazd przychodzących).
  • Obsługa sterowników DALI i DALI-2 oraz urządzeń wejściowych DALI-2: przycisków, wejść absolutnych oraz czujników obecności i światła.
  • Integracja RGB i przestrajalnej bieli na potrzeby oświetlenia zorientowanego na człowieka.
  • Rozszerzono sterowanie lokalne DALI, dodając obsługę czujników obecności i oświetlenia do już obsługiwanych przycisków i wejść bezwzględnych, umożliwiając uruchomienie każdego z nich jako kontrolera aplikacji.
  • Dane DALI: Implementacja standardu DALI dla danych energetycznych i diagnostycznych.
  • Zintegrowany zasilacz DALI.
  • Do 64 sterowników/stateczników + 64 urządzenia wejściowe DALI-2 (czujniki, przyciski lub wejścia absolutne).
  • Dostępnych do 10000 sygnałów i gwarantowany prąd 230 mA.
  • Łatwa integracja i uruchomienie DALI z Intesis MAPS.
  • Konfiguracja poprzez port IP lub USB (konsola).
  • Automatyczne aktualizacje zarówno oprogramowania Intesis MAPS, jak i oprogramowania bramki.
  • Certyfikat UL
  • Certyfikat DALI-2

Dostępne modele:

  • IN703DAL0640000 - 1 kanał, Modbus TCP i RTU server lub Bacnet IP i MSTP server
  • IN704DAL1280000 - 2 kanały, Modbus TCP server lub Bacnet IP server

Pliki do pobrania:

- Dokumentacja i aplikacja dla DALI-Bacnet 1 kanał (64) do pobrania ze strony producenta

- Dokumentacja i aplikacja dla DALI-Bacnet 2 kanały (128) do pobrania ze strony producenta

- Dokumentacja i aplikacja dla DALI-Modbus 1-kanał (64) do pobrania ze strony producenta

- Dokumentacja i aplikacja dla DALI-Modbus 2 kanały (128) do pobrania ze strony producenta





Protokół

Bacnet: IP i/lub MSTP
Modbus: RTU i/lub TCP
