ES01C-280 ► Elektromagnes pojedynczy do drzwi, wewnętrzny, 280 KG, 12/24 VDC

Elektromagnes ES01C-280 o sile trzymania 280 kG przeznaczony jest do stosowania w systemach kontroli dostępu.
Może być zastosowany zarówno do drzwi ewakuacyjnych, przeciwpożarowych jak i przejścia o zwiększonej intensywności ruchu.
Charakteryzuje się bardzo cichym działaniem.
Prosta i trwała konstrukcja, duża siła trzymani oraz brak ruchomych elementów mechanicznych zapewniają niezawodność blokowania drzwi i bezawaryjne działanie w długim czasie.

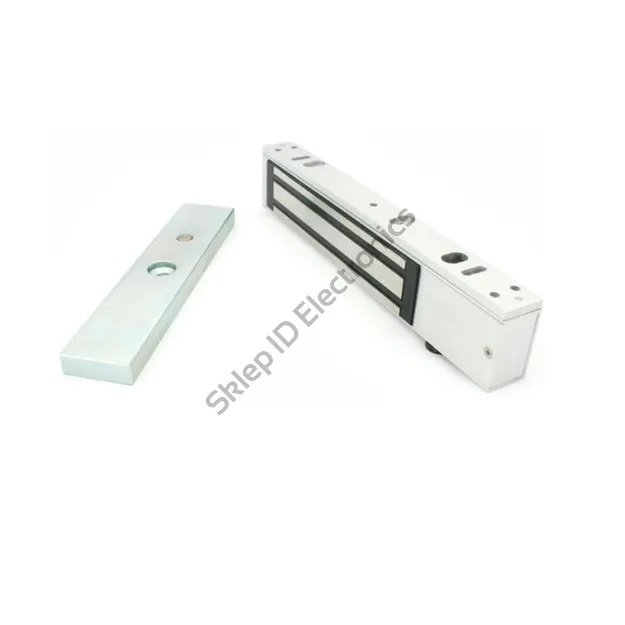

Zwora elektromagnetyczna ES01C-280 składa się z elektromagnesu w obudowie z anodowanego aluminium i żelaznej płytki zwory.
Elektromagnes najczęściej montuje się na ościeżnicy a płytkę zwory na skrzydle drzwi (możliwy jest pionowy lub poziomy montaż obu elementów).
Mocowanie wszystkich elementów wykonywane jest za pomocą śrub.
W przypadkach szczególnych montaż elektromagnesów i zwór odbywa się za pomocą specjalnie przystosowanych blach montażowych, umożliwiających instalację na niemal każdym typie drzwi, wykonanych z takich materiałów jak stal, aluminium, szkło, drewno czy tworzywa sztuczne.
Działanie zwory elektromagnetycznej polega na przepływie prądu przez uzwojenie elektromagnesu, co powoduje silne przyciąganie płytki zwory (zamocowanej na skrzydle drzwiowym) przez nabiegunniki, przez co następuje zablokowanie drzwi.
Odłączenie zasilania uzwojenia elektromagnesu powoduje zanik siły przyciągającej zworę a przez to zwolnienie skrzydła drzwiowego, co umożliwia otwarcie drzwi.
Elektromagnes jest przystosowany do zasilania napięciem stałym 12 V lub 24 V.
Elektrozwora ES01C-280 wyposażona jest w rozbudowany mechanizm monitorowania i autokontroli.
Objęte są nim następujące sytuacje:
- niezamknięcie drzwi,
- nieprawidłowe usytuowanie zwory względem nabiegunników,
- powiększenie szczeliny pomiędzy zworą i nabiegunnikami (próba sabotażu),
- obniżenie siły trzymania elektromagnesu wynikłe z nieprawidłowych parametrów zasilania.
Wszystkie wymienione powyżej przypadki sygnalizowane są w dwojaki sposób:
- dwukolorową diodą LED (kolor czerwony oznacza nie zamknięcie drzwi lub jeden z nieprawidłowych stanów zwory elektromagnetycznej; kolor zielony oznacza zamknięcie skrzydła drzwiowego oraz prawidłowy stan wszystkich parametrów zwory elektromagnetycznej);
- stanem styków przełącznych.
W celu poszerzenia zakresu zastosowań zwory elektromagnetycznej, można użyć dostępnych akcesoriów w zależności od potrzeb montażowych:
L-ES01 - blacha montażowa typ L – skrzydło drzwi otwierane na zewnątrz;
ADJTR-ES01 - blacha montażowa typ L - regulacja położenia elektromagnesu (przesunięcie do przodu lub do tyłu) względem skrzydła drzwi;
U-ES01 - blacha montażowa typ U – montaż zwory elektromagnesu na szklanym skrzydle drzwi;
L/Z-ES01 - blacha montażowa typ LZ – montaż na skrzydle drzwi otwieranych do wewnątrz;
ARHSG-ES01 - blacha montażowa dla zwory elektromagnesu stosowana do drzwi p.poż.
