ALLinBOX 1612 v3 Zennio



ALLinBOX 1612 v3 Zennio: Zastąp cztery urządzenia jednym i zmień obiekt w inteligentny system

Moduł Zennio ALLinBOX 1612 v3 to prawdziwy "szwajcarski scyzoryk" w świecie automatyki KNX. Zamiast instalować oddzielnie zasilacz, interfejs IP, moduł aktorów i moduł logiczny, otrzymujesz jedno kompaktowe urządzenie, które staje się sercem inteligentnej instalacji.

Jak przekłada się to na korzyści dla inwestora i instalatora?

Oto pierwszy przykład zastosowania (case study), który pokazuje realną wartość ALLinBOX 1612 v3.



Case Study 1: Luksusowy apartament z pełną kontrolą klimatu

Inwestor w apartamencie premium oczekiwał scentralizowanej kontroli nad ogrzewaniem podłogowym, klimatyzacją (klimakonwektory 4-rurowe) i wentylacją, minimalizując jednocześnie przestrzeń zajmowaną przez urządzenia w rozdzielni.



Rozwiązanie z ALLinBOX 1612 v3:

  1. Centrala klimatyczna: Wykorzystaliśmy wbudowany sterownik klimatu do zarządzania 4 niezależnymi strefami temperaturowymi (sypialnia, salon, gabinet, łazienka).

  2. Sterowanie HVAC: Wyjścia przekaźnikowe skonfigurowaliśmy do bezpośredniej obsługi klimakonwektorów (2/4 rurowe), a także do załączania pompy obiegowej ogrzewania podłogowego.

  3. Integracja: Do 12 wejść analogowo-binarnych podłączyliśmy estetyczne, ukryte czujniki temperatury NTC i kontaktrony w oknach.

    • Korzyść funkcjonalna: Dzięki modułowi logicznemu, system automatycznie obniża temperaturę w pomieszczeniu, gdy wykryje otwarte okno (eliminacja strat energii).

    • Korzyść instalacyjna: Wystarczył jeden moduł ALLinBOX, zamiast 4-5 osobnych urządzeń, co zredukowało wielkość rozdzielni i uprościło okablowanie.

Wynik: oszczędność miejsca w rozdzielni (aż 12 jednostek DIN mniej), pełna kontrola nad mikroklimatem i szybkie programowanie dzięki interfejsowi KNX-IP.



Case Study 1: Luksusowy apartament z pełną kontrolą klimatu. Przykłady jak wykorzystać funkcje logiczne:

SCENA / AUTOMATYZACJA LOGIKA KORZYŚĆ DLA KLIENTA
Inteligentny tryb wietrzenia (I. Otwarcie okna) AND (II. Ogrzewanie włączone) = (Wyjście) Dezaktywacja ogrzewania. Oszczędność Energii: System automatycznie wyłącza ogrzewanie/klimatyzację w danej strefie, gdy wykryje otwarte okno (eliminacja marnotrawstwa ciepła/chłodu).
Zabezpieczenie przed przemarzaniem (I. Temperatura) < 8°C OR (II. Czas) Godzina 03:00 = (Wyjście) Włącz Tryb ogrzewania awaryjnego. Ochrona Instalacji: Gwarantuje minimalną temperaturę w nocy lub podczas dłuższej nieobecności, chroniąc rury i instalację przed zamarznięciem.
Automatyczne odcięcie wody (I. System alarmowy) Włączony AND (II. Czujnik zalania) Aktywny = (Wyjście) Zamknij zawór główny. Bezpieczeństwo Mienia: Błyskawiczne odcięcie dopływu wody w przypadku wykrycia przecieku, minimalizując szkody.



...........................

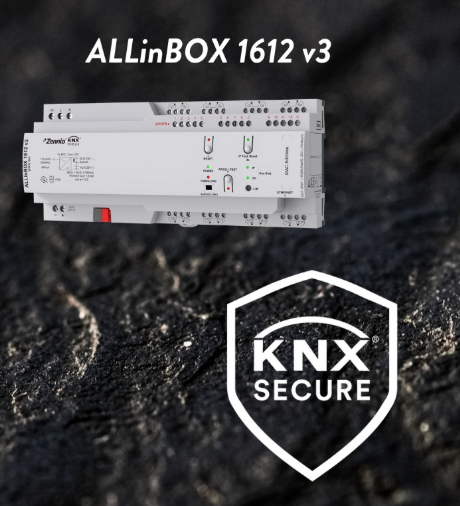

ALLinBOX 1612 v3 - teraz z KNX Secure

Aktor KNX 4 w 1 - Zasilacz 640mA + Interfejs IP + 16 Wyjść.

Kompletna automatyka w 12 jednostkach DIN!





Koncentracja na oszczędności miejsca i kosztów

...........................

Polecane produkty

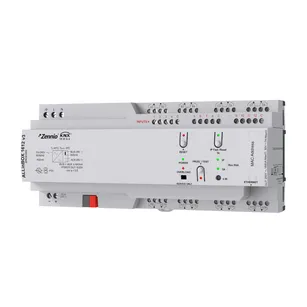

ALLinBOX 1612 v3 ► moduł wielofunkcyjny KNX: 16 wyjść 16A + 12 wejść analogowo-binarnych + zasilacz KNX 640mA + interfejs KNX IP
